Купольна система перекриття залу ресторану, Київ

Безперешкодний огляд: прозоре скло, чіткі лінії огляду.

Захист від погодних умов: безрамне скління, клімат-контроль.

Характеристики: Скло трапецієподібної форми з електропідігрівом розміром 1,2 х 4,5 метра.

Купольне накриття у вигляді чотиригранної піраміди для ресторану, розташованого на території готельного комплексу. Основною відмінністю проєкту є унікальна металоконструкція піднятої над підлогою ресторану піраміди, яка мала самостійно стояти та бути максимально світлопрозорою. Усі склопакети змонтовані із застосуванням тонких сталевих ребер, а не великих балок.

Це нетипове для нас накриття. Основою скляної піраміди є масивний сталевий пояс на сталевих опорах без зв’язків (розкосів), а сама піраміда виконана з тонких сталевих смуг (ребер) без додаткових традиційних профілів. На смуги і закріплені глухі склопакети.

Зазвичай наші суцільноскляні конструкції не мають жодних металевих опор. Це одна з конструктивних переваг фасадних рішень на основі склопакетів підвищеної міцності — відсутність тримальних систем із металу.

У цьому проєкті Aetech займалася повним супроводом будівлі: від ескізу до авторського нагляду і пошуків підрядників, а основні роботи з виготовлення та монтажу виконували наші партнери — ZFB Україна.

Основна деталь накриття — металоконструкція з кількома опорами. Що цікаво, з кожною ітерацією, на запит замовника, їх кількість зменшувалась. Натомість опори, що залишились, ми посилили металевими швелерами. Важливо було надати конструкції додаткову стійкість, адже сам купол не має стяжок між опорами.

Металоконструкція тримається завдяки ряду вузлів кріплення вертикальних опор до горизонтальних балок. Інакше купол просто завалився би під власною вагою. Також вона витримує вагу склопакетів — всього для накриття ми використали 24 склопакети різної форми, розміри яких доходили до 3.8 х 1.3 м.

Аби посилити конструкцію, ми додали кілька сталевих смуг. Утім, самі собою ці смуги доволі нестійкі, конструкція жорстка лише як ребро. Тому до завершення монтажу склопакетів ми підтримували накриття спеціальними підпорами. Вони стояли аж до моменту, коли на металевий каркас змонтували усі склопакети, які зрештою і допомагають утримувати піраміду, виконуючи роль зв’язків (розкосів).

У центрі купола планувався отвір для труби, але вже у процесі монтажу замовник відмовився від цієї ідеї. Аби опади не потрапляли в приміщення, отвір закрили чотирикутником з акрилу.

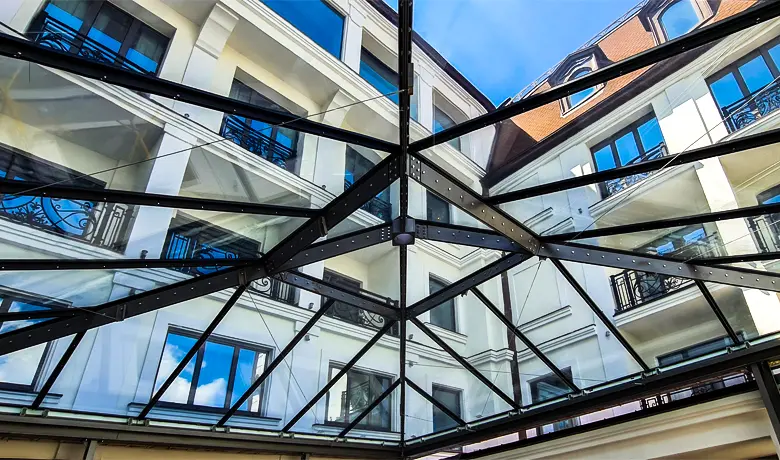

Зсередини металеві ребра накриття майже непомітні. Сталеві смуги візуально ​​«тануть» на фоні масивних склопакетів, створюючи у відвідувачів враження, що вони перебувають просто неба.
