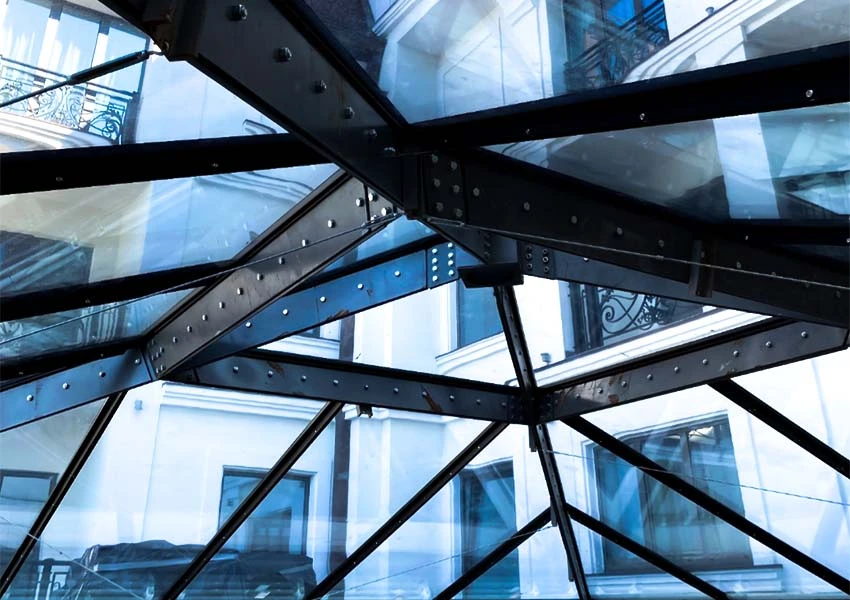

Kuppelsystem für einen Restaurantsaal, Kyiv

Ungehinderte Sicht: Transparentes Glas, klare Sichtlinien.

Schutz vor Witterungseinflüssen: Rahmenlose Verglasung, Klimatisierung.

Merkmale: Elektrisch beheiztes Trapezglas mit den Maßen 1,2 x 4,5 Meter.

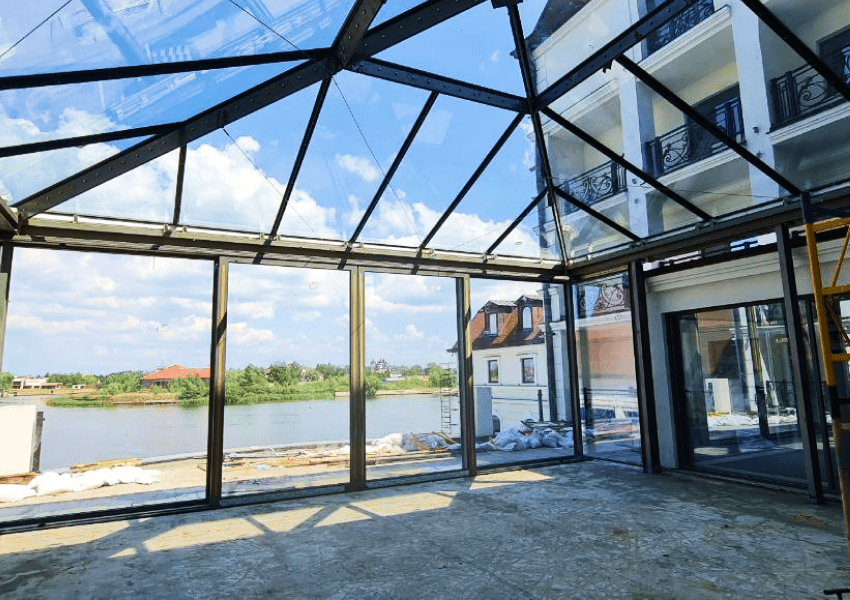

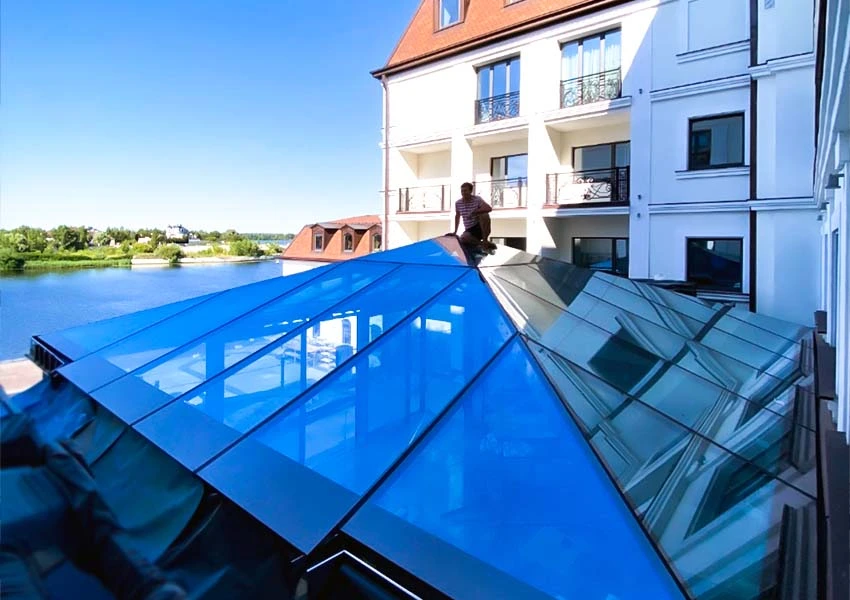

Eine kuppelförmige Überdachung in Form einer vierseitigen Pyramide für ein Restaurant auf dem Gelände des Hotelkomplexes. Das Hauptmerkmal des Projekts ist eine einzigartige Metallstruktur der erhöhten Pyramide über dem Restaurantboden, die unabhängig stehen und so lichtdurchlässig wie möglich sein sollte. Alle Glaselemente werden mit dünnen Stahlrippen statt mit großen Trägern montiert.

Dies ist eine für uns untypische Verkleidung. Die Glaspyramide basiert auf einem massiven Stahlband auf Stahlträgern ohne Verbindungen (Streben), und die Pyramide selbst besteht aus dünnen Stahlbändern (Rippen) ohne zusätzliche traditionelle Profile. Die massiven Glaseinheiten sind an den Bändern befestigt.

Unsere Ganzglaskonstruktionen haben in der Regel keine Metallstützen. Dies ist einer der strukturellen Vorteile von Fassadenlösungen, die auf Isolierglaseinheiten mit höherer Steifigkeit basieren — das Fehlen von Metallrahmensystemen.

Aestech war bei diesem Projekt für die komplette Betreuung des Gebäudes verantwortlich: von der Skizze bis zur Autorenüberwachung und der Suche nach Subunternehmern, während die Hauptfertigungs- und Installationsarbeiten von unseren Partnern — ZFB Ukraine — durchgeführt wurden.

Das Hauptelement der Verkleidung ist eine Metallstruktur mit mehreren Stützen. Interessanterweise wurde deren Anzahl auf Wunsch des Kunden bei jeder Wiederholung reduziert. Stattdessen haben wir die verbleibenden Stützen mit Stahlträgern verstärkt. Es war wichtig, die Struktur mit zusätzlicher Stabilität auszustatten, da die Kuppel selbst keine Verankerungen zwischen den Stützen hat.

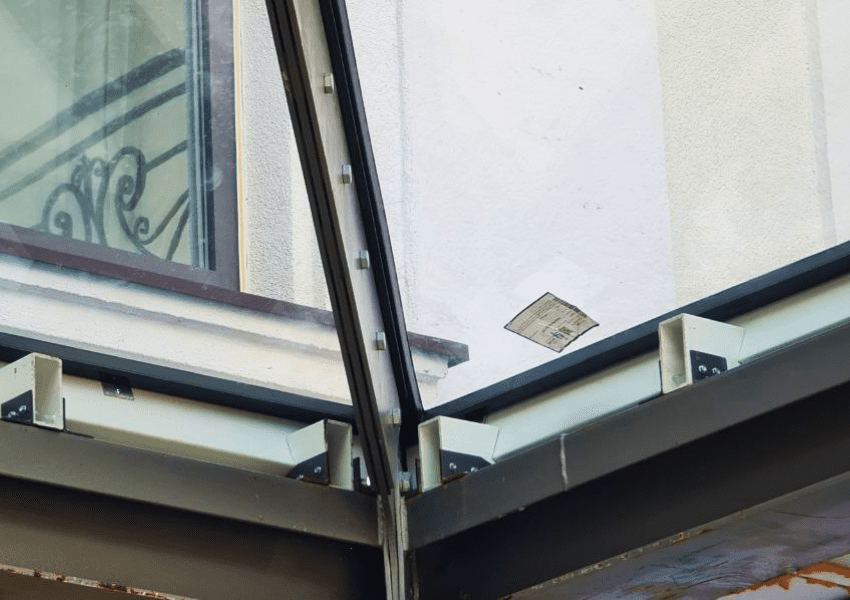

Die Metallstruktur wird durch eine Reihe von Knotenpunkten mit vertikalen Stützen zusammengehalten, die an horizontalen Trägern befestigt sind. Andernfalls würde die Kuppel einfach unter ihrem eigenen Gewicht zusammenbrechen. Sie trägt auch das Gewicht der Glaselemente — insgesamt haben wir 24 unterschiedlich geformte Glasplatten für die Verkleidung verwendet, deren Abmessungen bis zu 3,8 x 1,3 Meter reichen.

Um die Struktur zu verstärken, haben wir mehrere Stahlstreifen hinzugefügt. Diese Streifen allein sind jedoch recht instabil, und die Struktur ist nur als Rippe starr. Daher stützten wir die Verkleidung mit speziellen Stützen, bis die Montage der Glaseinheiten abgeschlossen war. Sie blieben an Ort und Stelle, bis alle Glasscheiben auf dem Metallgerüst montiert waren, und trugen schließlich dazu bei, die Pyramide zusammenzuhalten, indem sie als Verbindungen (Streben) fungierten.

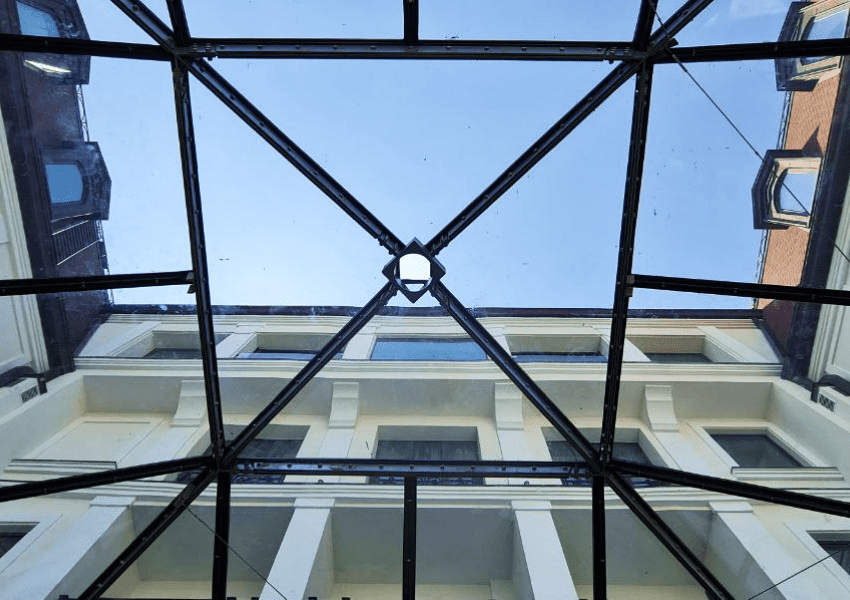

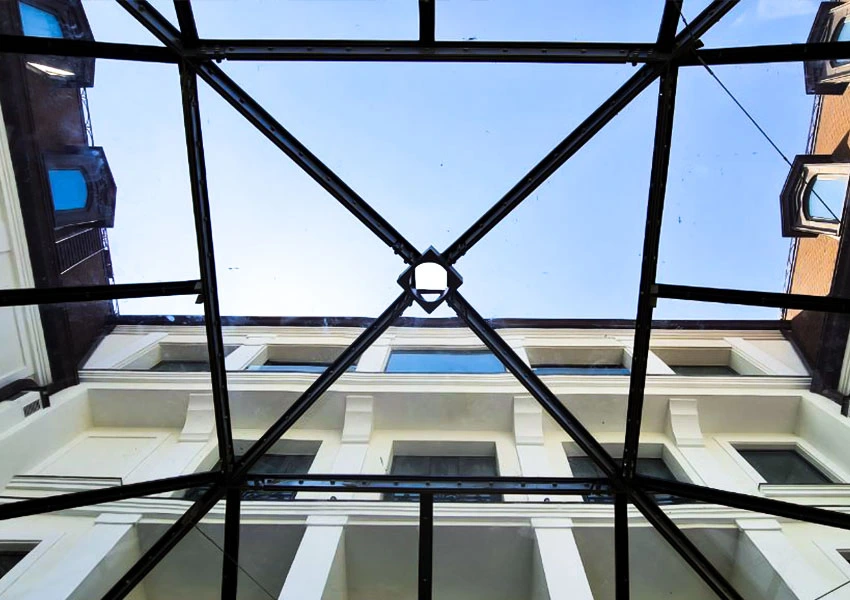

Ursprünglich war in der Mitte der Kuppel eine Öffnung für ein Rohr vorgesehen, aber während des Installationsprozesses entschied sich der Auftraggeber, diese Idee aufzugeben. Um zu verhindern, dass Niederschlag in die Räumlichkeiten eindringt, wurde die Öffnung mit einem Acrylrechteck abgedeckt.

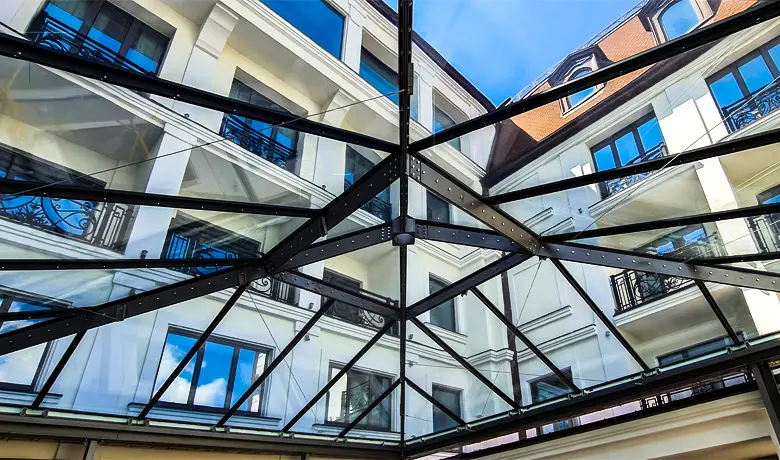

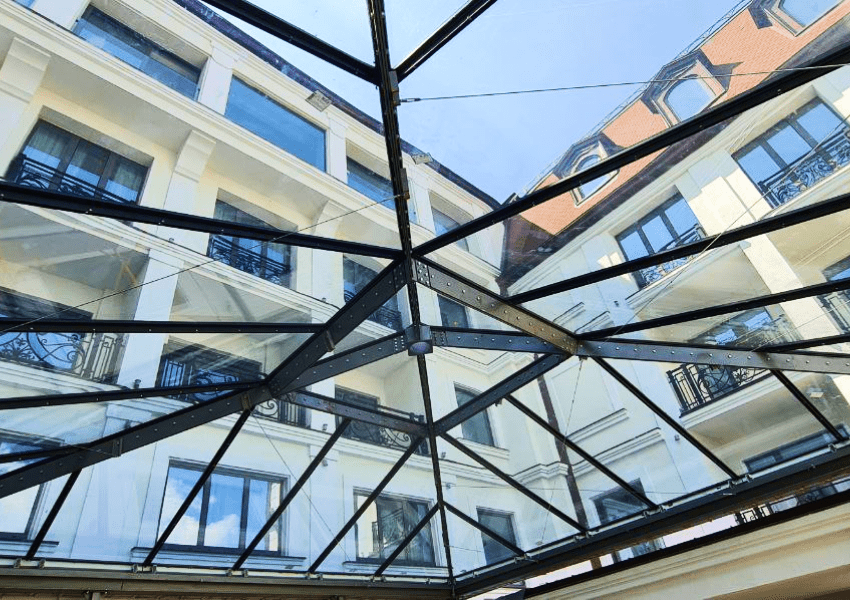

Von innen sind die Metallrippen der Überdachung kaum wahrnehmbar. Die Stahlbänder "verschmelzen" optisch mit dem Hintergrund der massiven Glaselemente und vermitteln dem Besucher den Eindruck, dass er sich im Freien befindet.
