Kuppelüberdachung des Einkaufszentrums Smart Plaza Polytech, Kyiv, Ukraine

Das Projekt einer Kuppelüberdachung für das Einkaufszentrum Smart Plaza. Das Hauptmerkmal ist der ungewöhnlich große Abstand zwischen den Stützbalken und die Verwendung von dreieckigen Glaselementen für das Dach. Die Firma Aestech erstellte die Projektskizze, überwachte die Arbeiten und bot konstruktive Lösungen an.

Die Kuppelüberdachung für das Smart Plaza ist das erste Projekt dieser Art für uns, und es wurde sofort zu einem der Rekordhalter in seiner Klasse.

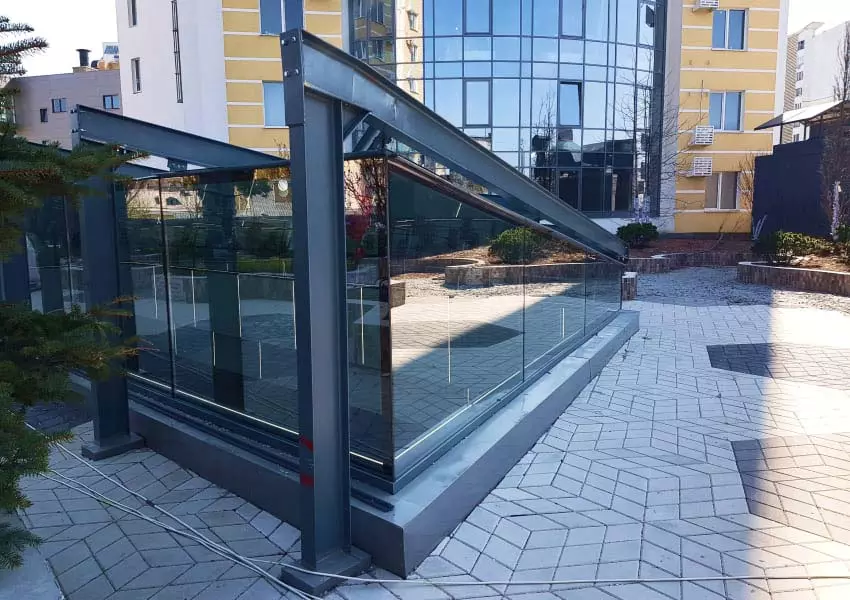

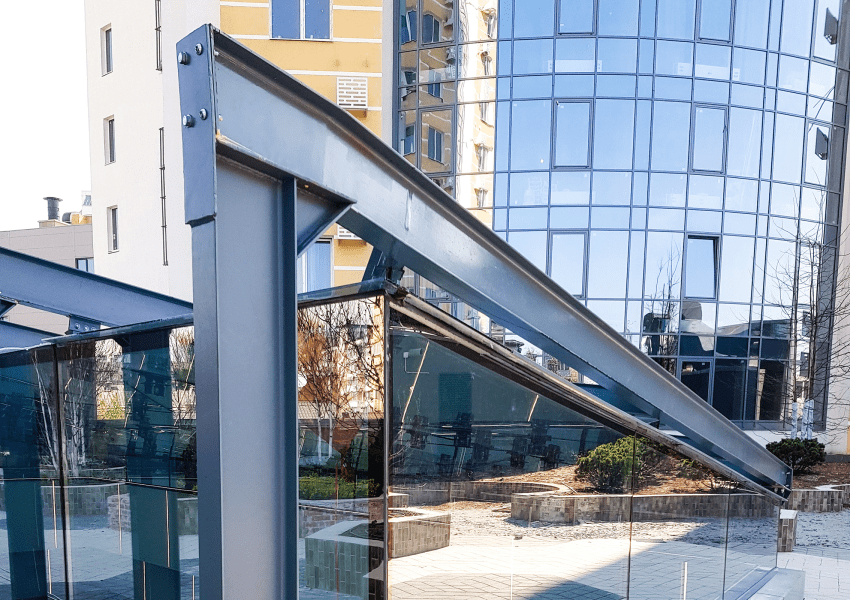

Das Einzigartige an dieser Überdachung ist, dass die tragende Metallstruktur in Form von П-förmigen, unverbundenen Trägern nicht unter der Glasfläche, sondern über den Glaseinheiten, in der kalten Zone, angeordnet ist.

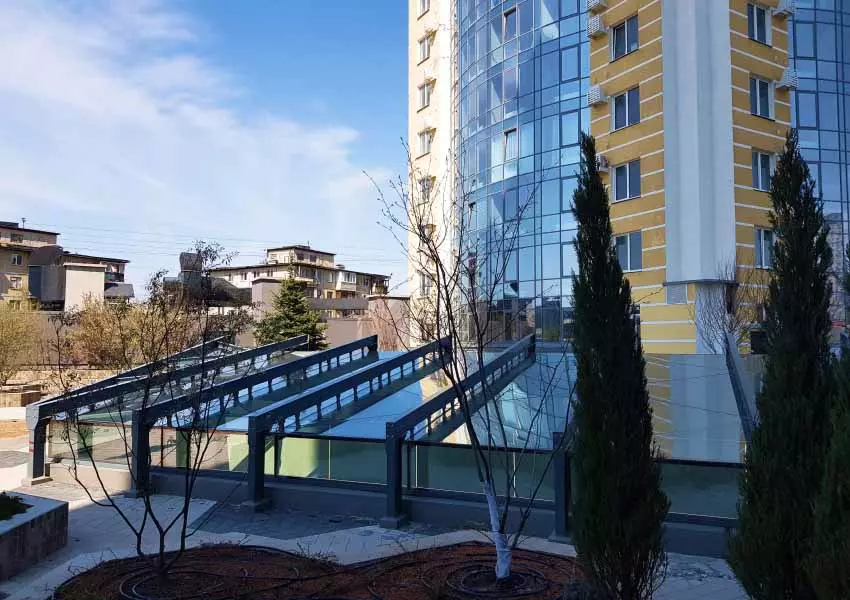

Die Gesamtfläche der Dacheindeckung der vier Bauwerke beträgt 244 Quadratmeter, die der vertikalen Verglasung 106 Quadratmeter. Die transparenten Glaselemente befinden sich in einer Höhe von 7 Metern über dem Boden und sind schräg angeordnet, damit das Wasser gut abfließen kann.

Wir wollten, dass die Struktur nicht nur funktional, sondern auch ästhetisch ansprechend ist, in Übereinstimmung mit dem architektonischen Entwurf der Firma "Design-Studio" AV Group. Deshalb haben wir den Abstand zwischen den Stützbalken auf 2 Meter vergrößert. Weniger Metallstruktur bedeutet mehr Leichtigkeit, mehr Licht und mehr Freiheit.

Ein Abstand von zwei Metern ist für Kuppelüberdachungen untypisch. Normalerweise beträgt der Abstand zwischen den Trägern 1 Meter, selten 1,5 Meter. Jeder zusätzliche Zentimeter Abstand erhöht die Wahrscheinlichkeit, dass das Glas unter seinem eigenen Gewicht zerbricht. Isolierglaseinheiten mit höherer Steifigkeit (IGUHS) reduzieren dieses Risiko jedoch fast auf Null.

Die strukturellen Merkmale von IGUHS erlauben es ihnen, trotz einer größeren Fläche viel größeren Belastungen standzuhalten. Das Geheimnis liegt in der Tatsache, dass unsere Glasschichten im Gegensatz zu Standardgläsern mit Hilfe der Verbundtechnologie fest miteinander verbunden sind: hochfester Klebstoff durch einen pultrudierten Rahmen.

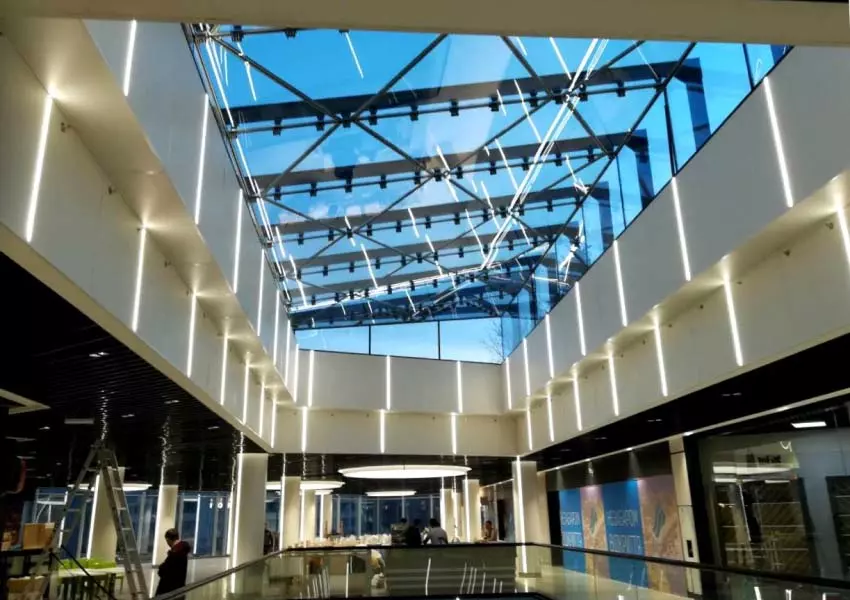

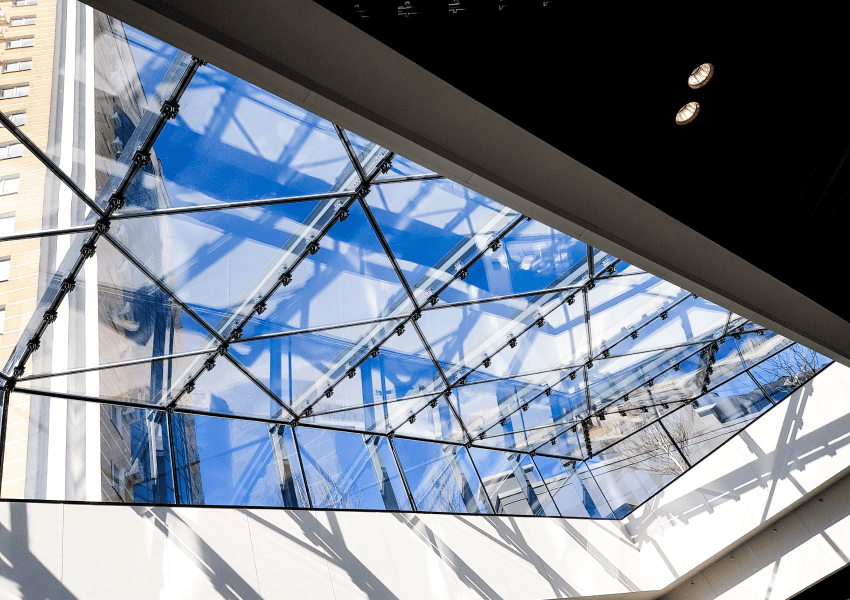

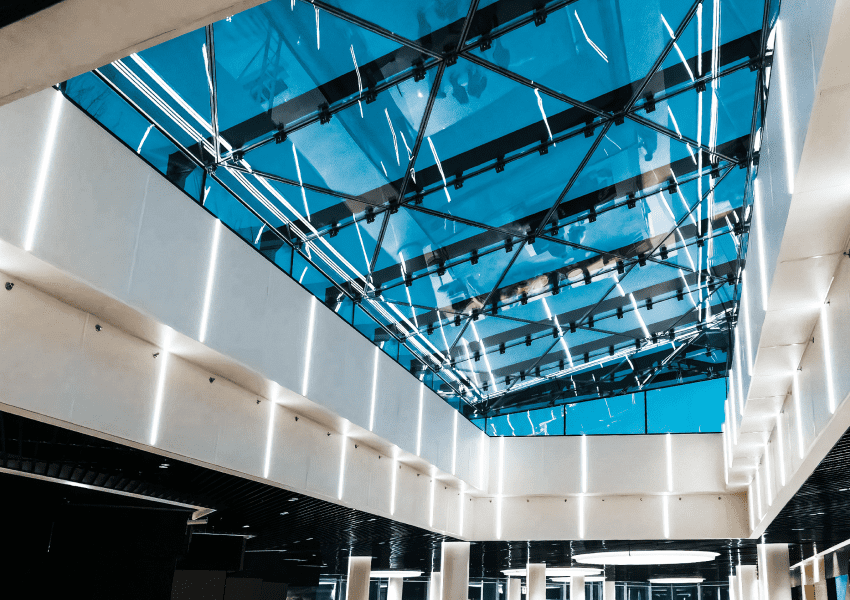

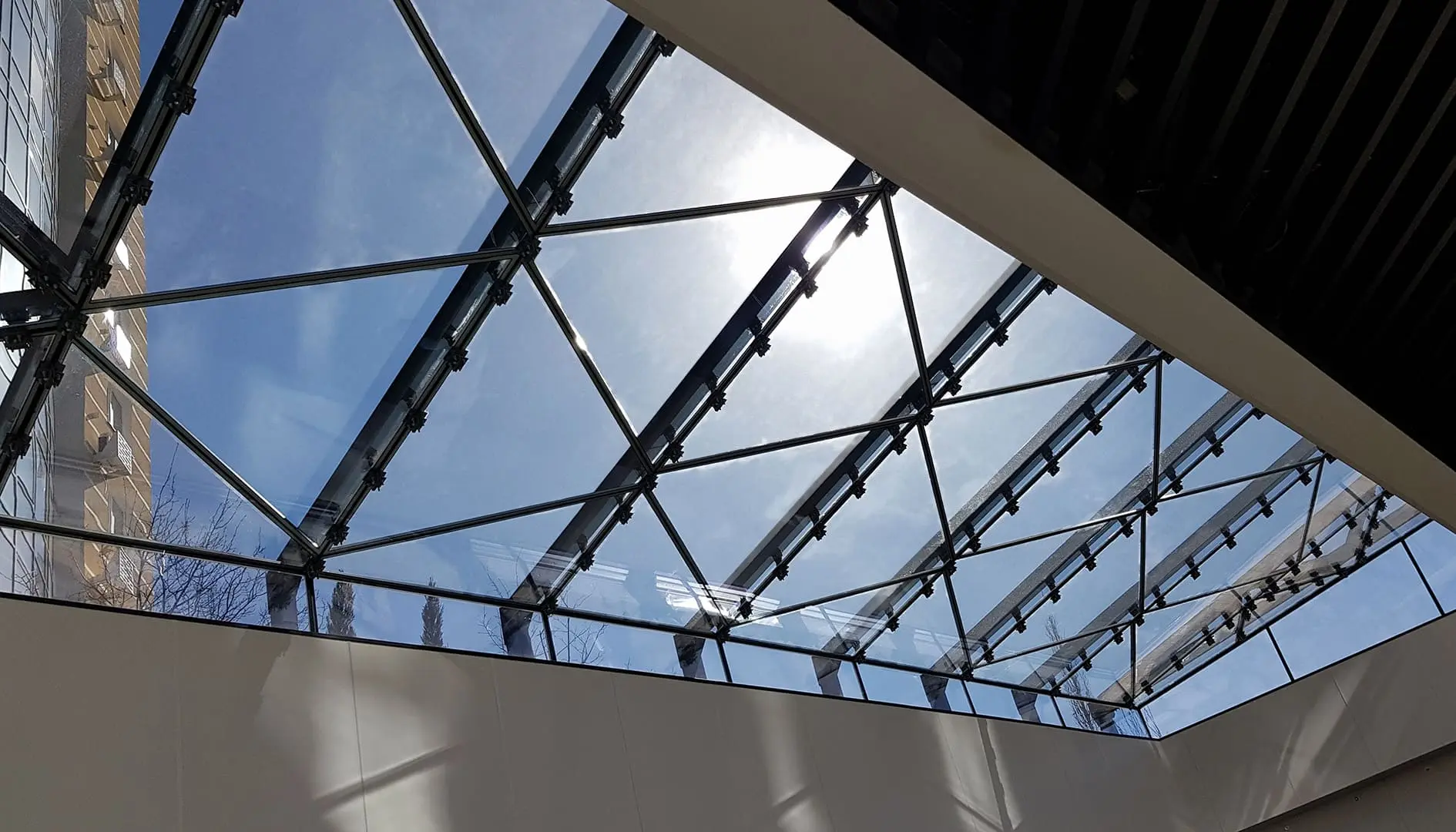

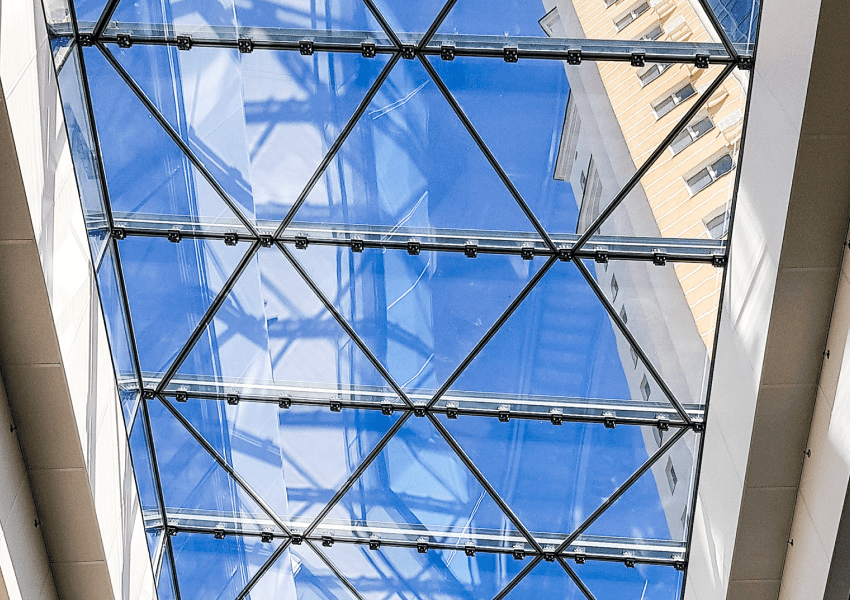

Die Dachabdeckung erhält durch die gewählte Form der Glaseinheiten eine zusätzliche strukturelle Kapazität. Ein Dreieck ist die stabilste geometrische Form, daher besteht die horizontale Abdeckung aus nahezu perfekt dreieckigen Glaselementen. Sie sind an drei Punkten befestigt und zusätzlich an Aufhängungen aus glasfaserverstärktem Kunststoff angebracht.

Da die Temperaturen im Winter und Herbst recht niedrig sein können, war es notwendig, die Glaseinheiten so zu installieren, dass die Struktur nicht einfriert. Wir haben uns für GFK entschieden, weil es eine gute strukturelle Festigkeit und Frostbeständigkeit aufweist, so dass die Struktur frei von Eiszapfen, Kondenswasser und zusätzlicher Kühlung des Innenraums bleibt.

Die strukturellen Eigenschaften von Isolierglaseinheiten mit höherer Steifigkeit vereinfachen auch den Einbau erheblich. Ein echter Fall auf der Baustelle: Der Bauunternehmer hat es nicht geschafft, die Balken in einer parallelen Ebene auszurichten. In einer solchen Situation müssten gewöhnliche Glaseinheiten in der vorhandenen Ebene ausgerichtet werden, oder die Metallstruktur selbst müsste nivelliert werden. Für den Einbau von IGUHS sind jedoch keine Metallprofile oder Klammern erforderlich, und sie werden durch Ungenauigkeiten in der Metallkonstruktion nicht beeinträchtigt. Hochfeste Glasscheiben in beliebiger Form können einfach aufgesetzt, in jedem beliebigen Winkel aneinander befestigt und/oder Lücken zwischen ihnen abgedichtet werden. Und schon ist Ihre Verkleidung fertig.
